/ Scenariusze zastosowań
Nowe wytwarzanie energii, rozproszone wytwarzanie,
Mikro-sieci ESS, ładowanie pojazdów elektrycznych, ESS miejskie, ESS przemysłowe i komercyjne itp.
/ Najważniejsze produkty
Wysoka integracja
● Zintegrowana konstrukcja do instalacji typu plug-and-play.
Bezpieczny i niezawodny
● Poziom ochrony IP54.
● Przechodzi testy bezpieczeństwa w zakresie urządzeń elektrycznych, systemów, elektrochemicznych i mechanicznych.
● Poziom odporności na korozję C4H zapewnia trwałość zewnętrznego pudełka, a jego żywotność przekracza 15 lat.
Skuteczny i elastyczny
● Modułowe zaprojektowanie dla wsparcia użytkowania równoległego.
●Elastyczna konfiguracja obciążenia dla różnych scenariuszy.
Inteligentny i przyjazny
● Aplikacja Machine App monitoruje funkcjonowanie produktu i dane o przychodach w czasie rzeczywistym.
iBMS
● Nowy system zarządzania bezpieczeństwem iBMS zapewnia wyrafinowane i spersonalizowane zarządzanie bezpieczeństwem cyklu życia baterii.
Algorytm korekty SOC
● Poprawa dokładności SOC o 3% w scenariuszach niekompletnego rozładowania.
● Algorytm korekty SOP przedłuża żywotność baterii o 15%.
Ostrzeżenie dotyczące bezpieczeństwa w chmurze
● Pełnowymiarowa funkcja ostrzegania bezpieczeństwa zapewniająca 24*7 bezpieczeństwo baterii.
Zarządzanie temperaturą
● Analiza symulacji termicznej pełnego scenariusza w celu zapewnienia przydatności w złożonych środowiskach.
|

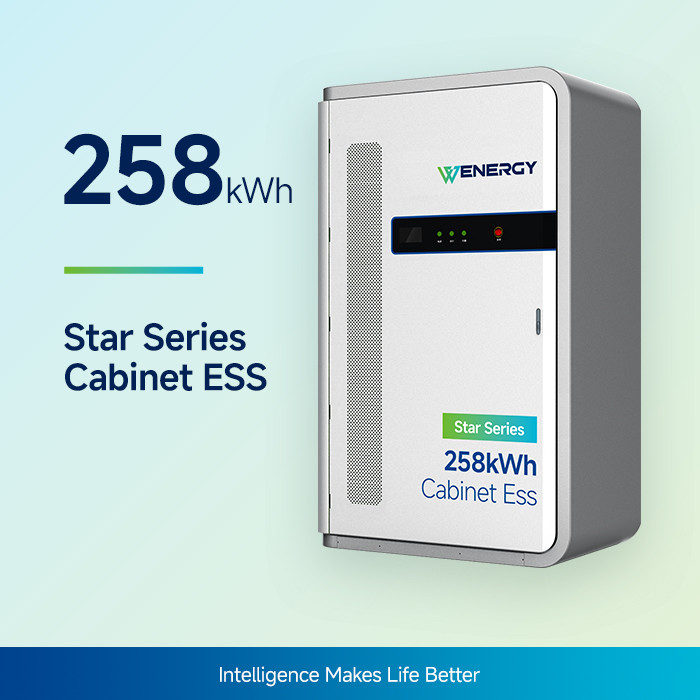

Model
|
Gwiazda 258
|
|
Parametry systemu
|
|
Rodzaj akumulatora
|
LFP 280Ah
|
|
Pojemność nominalna
|
258 kWh
|
|
Moc nominalna
|
125 kW
|
|
Rodzaj chłodzenia
|
Chłodzenie płynem
|
|
Poziom ochrony IP
|
IP54
|
|
Odporność na korozję
|
C4H
|
|
System ochrony przeciwpożarowej
|
Perfluor / HFC-227ea (nieobowiązkowe)
|
|
Hałas
|
< 75 dB (1 m od układu)
|
|
Wymiar
|
(1588±10) *(1380±10) *(2450±10) mm
|
|
Waga
|
2950±150 kg
|
|
Zakres temperatury roboczej
|
-30°C~55°C (deratyzacja w temperaturze> 45°C)
|
|
Zakres wilgotności względnej
|
0~ 95% (nie kondensujące)
|
|
Interfejs komunikacji
|
RS485 / CAN
|
|
Protokół komunikacji
|
Modbus TCP
|
|
Żywotność cyklu
|
≥ 8000
|
|
Certyfikacja systemu
|
GB/T 36276, GB/T 34131, GB/T 34120, IEC 62619, UL1973, UL9540A, UN 38.3, IEC/EN 61000
|
|
Maksymalna wydajność systemu
|
> 89%
|
|
Gwarancja jakości
|
≥ 5 lat
|
|
EMS
|
Posiadanie
|
|
Scenariusze zastosowania
|
Nowe źródła energii, rozproszone źródła energii, mikro-sieci ESS, ładowanie pojazdów elektrycznych, ESS miejskie, ESS przemysłowe i komercyjne itp.
|
|
Parametry baterii prądu stałego
|
|
Napęd nominalny
|
921.6V
|
|
Zakres napięcia
|
720 ~ 1000V
|
|
Wskaźnik ładowania i rozładowania
|
0.5P
|
|
Maksymalny zasilacz prądu stałego
|
125 kW
|
|
Parametry strony AC
|
|
Narysowane napięcie przemiennego
|
400 V
|
|
Nominalna częstotliwość wyjścia
|
50/60Hz
|
|
Moc nominalna
|
125 kW
|
|
Prąd nominalny
|
182A
|
|
Maksymalna moc prądu zmiennego
|
150 kW (60S 25°C)
|
|
Konwerter AC/DC
Certyfikacja podłączona do sieci
|
IEC 62619, IEC 60730-1, IEC 63056, IEC 62933, IEC 62040, IEC 62477-1, IEC 60529, ONZ 38.3, oznakowanie CE,RF/EMC,VDE-AR-E 2510-50,UKCA (IEC 62477-1),UKCA (CE-EMC Transfer),UL 1973,UL 9540,UL 9540A,NFPA 855,NFPA 68/69,FCC,ICASA RF,GMA-SABS
|
/ Komponenty systemu
System szaf dystrybucyjnych obejmuje przełącznik przeniesienia statycznego (STS), przełącznik automatycznego przeniesienia (ATS), wyłączniki obwodów, liczniki elektryczne i urządzenia zabezpieczające przed napięciem itp.,system musi być podłączony do systemu szaf magazynowych energii komercyjnej i przemysłowej Wenergy Star CL258, a system jest zdolny do długotrwałej ciągłej, bezpiecznej i stabilnej pracy.
/ Układ systemu
|
Nie, nie, nie.
|
Nazwa
|
|
A
|
Przełącznik przeniesienia statycznego (STS)
|
|
B
|
Automatyczny przełącznik przeniesienia (ATS)
|
|
C
|
Główny obwód normalnie otwarty: wyłącznik 01
|
|
D
|
Główny obwod w stanie gotowości: wyłącznik 02
|
|
E
|
Miernik energii elektrycznej
|
|
F
|
Przełącznik napięcia
|
|
G
|
Kontroler napięcia
|
|
H
|
Wyjście obciążenia: wyłącznik 03
|
|
Ja...
|
Wyjście fotowoltaiczne: wyłącznik 04
|
|
J
|
Główny obwód normalnie otwarty: N
|
|
K
|
Główny obwod w stanie gotowości: N
|
|
L
|
Wynik fotowoltaiczny: N
|
|
M
|
Wydajność obciążenia: N
|
|
N
|
Połączenie BESS: A
|
|
O
|
Połączenie BESS: B
|
|
P
|
Połączenie BESS: C
|
|
Q
|
Połączenie BESS: N
|
|
R
|
L1 (światło wskazujące)
|
|
S
|
L2 ((Światło wskazujące)
|
|
T
|
L3 ((Światło wskazujące)
|
|
U
|
Główny obwód normalnie otwarty (światło wskaźnikowe)
|
|
V
|
Główny obwód normalnie otwarty Przełącznik zamknięty (światło wskaźnikowe)
|
|
W
|
Główny obwod w stanie gotowości (światło wskaźnikowe)
|
|
X
|
Główny obwod wyłącznik czuwania zamknięty (światło wskazujące)
|
/ EnergiaRozwiązania C&I ESS
●Zbiór energii fotowoltaicznej
●- Nie.Regulacja napięcia szczytowego i częstotliwości
●- Nie.Zasilanie zapasowe
●- Nie.Arbitraż w Peak Valley
/ Badanie przypadku projektu gabinetu ESS
Projekt magazynowania energii C&I
PV + magazynowanie energii
Miejsce: Niemcy
Konfiguracja systemu:
20kWp PV+258kWh ESS
Światło dzienne napędza przeładunek, przeładunek pobiera przechowywanie.
Niskie światło słoneczne wykorzystuje zarówno energię słoneczną, jak i magazynowanie.
Zapewnienie przechowywania < 80% SOC w nocy.
Projekt C&I Energy Storage (przemysł materiałów bateryjnych)
Miejsce: Chiny
Skala: 1,44MW/3,096MWh
Konfiguracja systemu:
12*258kWh Skład ESS Podłączony do transformatora 10/0.4kV-2500kVA
Całkowite zużycie energii: 998,998 MWh
Wydajność systemu: 88%
